PS 平行震测系统
型 号：PS-1,PS-1G,PS-1S
用 途：在无法接触基础顶部的情况下，或者当桩太长并且很细（如 H 型桩或打入桩）时，PS 平行震测系统用于测定深基础的长度。此外，PS 方法也能提供基础底面以下土的信息。
详细介绍：
PS 方法通过敲击与基础连接的任何部分（或者如果可能，直接敲击基础本身），产生的压缩或剪切波沿基础传播，最后被水中听音器或地震检波器接收器接
收。接收器放置在临近基础的一个带套管的钻孔内。PS的数据分析是在时间域中进行的。在 PS 测试中，我们通过测试压缩、剪切波在接收器处的直接传输时间和波的振幅，来进行分析。一般情况下，接收器每隔 30～60cm 的间距进行一次测试。
应用范围： 深基础, 桥墩, 板桩和基础底座 。
检测内容：基础深度,基础类型,冲刷评估 。
可选型号：
1. PS-1:包括一个测量锤、一只水中听音器接收器和一套 IX 基础分析软件；
2. PS-1G:包括一个测量锤、一只水中听音器接收器、一个三轴地震检波器和一套 IX 基础分析软件；
3. PS-1S: 包括 8 只水中听音器接收器串和一套 IX 基础分析软件， *该系统可方便加入 SE/IR 系统（上页）和US 平行震系统（见下面介绍）。

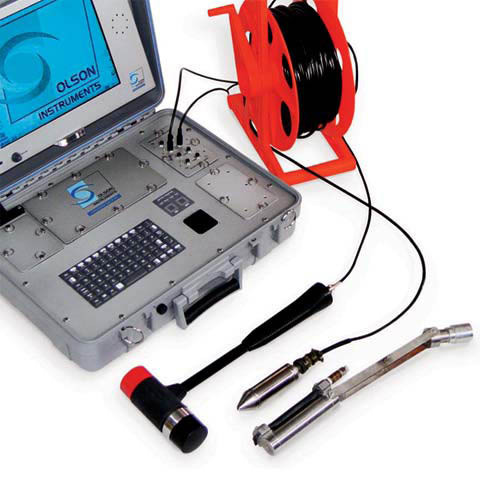

● PS-1 系统：
包括：一个测量锤（1.4kg）、一只带 45.7m 长电缆的水中听音器接收器（钻孔需做套管护壁、充水）、一个双通道放大器模块（水中听音器接收器通道的增益×1～×8000，测量锤通道的增益×1）、一套基于 Windows的数据采集软件以及 BRIDGIX 分析软件。
● BRIDGIX 软件：
用于对数据进行地球物理风格的处理。用加速度或速度单位对加速度响应数据求积分和求平均，以增强识别震波的到达。本软件具有数字滤波、数据平均、自动增益控制、追踪最大值和显示真振幅数据功能。同时还具有采用曲线拟合，以通过 f-k 处理识别确认基础底部的深度，及其它特点。这就能够将基础构件发出的波和钻孔管波区别开来。Freedom Data PC 的彩色屏幕让 BRIDGIX 软件在现场非常易于使用。
● PS-1G 系统：

选项在波速变化的部分饱和土状态下很有用，也用于确认 PS 测试中压缩、剪切波能量的到达（钻孔需灌浆护壁）。PS-1G 系统除了 PS-1 所有配置外，还包括一个带电缆（45.7m）防水的三轴地震检波器（在一个不锈钢管中的径向、横向、垂直三个地震检波器）、一个气囊、一根软管和轮胎泵（将直径 50mm 的地震检波器与套管壁相连）、一个 4 通道放大器模块（代替 PS-1 系统的双通道模块）。这个放大模块带有水中听音器接收器或三轴地震检波传感器的输入连接器，该模块在 1，2，3 通道可获得×1 至×8000 的增益，测量锤输入到 4 通道。三轴地震检波接收器也可用于跨孔（CS）和沉孔（DS）震动测试。
● PS-1S 系统：
用于对基础进行的快速测试。对于更深更大型的基础，孔中前置放大水中听音器接收器串有很多优点。PS-1S系统除了包括 PS-1G 系统的所有配置外，还包括一个 8 通道、带预置放大的水中听音器接收器串（水音器之间1m 长），用于充水、套管护壁的钻孔的 PS 测试。水中听音器串长 61m，装在内径 50mm 的套管中。8 个水中听音器由一个 8 通道、×1～×8000 放大器模块（代替 2 或 4 通道模块）进行信号调节，另外还包括用于手锤触发的独立输入。这 8 个水中听音器也可用于在跨孔断层扫描、地表对孔下断层扫描成像试验中的数据采集。
