详细介绍：

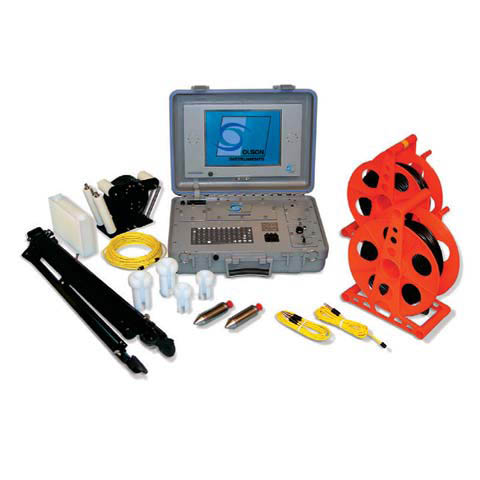

CSL 桩基跨孔超声波测试系统
型 号：CSL-1,CSL-2
标 准：ASTM D6760
用 途：
该系统通过采集两个充满水的通道管之间的超声波波速来检测新浇钻孔灌注桩、地下连续墙的完整性。与CSL 类似的是单孔超声波测试SSL，它只需一根通道管或钻孔。
应用范围：
一般用于混凝土，尤其是混凝土灌注桩，也可用于岩石、水饱和介质、水泥胶结放射性废料等。
检测内容： 裂缝、孔洞、 夹泥、松散或质量差的混凝土。
可选型号:
1. CSL-1: 一发一收；
2. CSL-2: 一发双收，用于较大的桩或地下连续墙 ；
3. 跨孔断层扫描成像软件。
CSL-1、CLS-2 系统特点：
- 测试桩径可达8 米；
- 每隔1.5cm 或6cm 深度进行一次测试；
- 测试深度可达100 米；
- 可互换为发射器和接收器的2 个水听器，频率为40KHz；
- 具有1 发1 收和1 发2 收功能；
- 增益×1～×8000，通过软件完成，分手动增益、自动增益两种；
- 实时显示试验结果，显示信号时间、速度、能量、瀑布图；
- 公制或英制单位；
- 自动分析缺陷功能；
- 可通过Tomography 软件对缺陷进行2 维、三维及动画成像分析，更直观的显示缺陷；
- 测试完成后，能够查看所有原始信号；
- 自带报告生成工具，方便输出到打印机；
跨孔断层扫描成像软件：
跨孔断层成像测试分析系统能够获得缺陷区域的不规则形状，能够更好地判断每对管之间缺陷的范围和严重程度。工程师和相关人员就可以据此决定是否需要维修，哪里需要维修。如果采集了足够数量的数据，就可以获得缺陷范围及形状的3D 图像。在CSL 结果不能满足需要的情况下，TOMO-1 软件可帮助使用者获得桩内任何缺陷的大小、形状、严重程度的图片。该软件不仅能制作出内部混凝土状况的2 维、3 维图片，还可以对包括混凝土内部缺陷进行动画演示。
软件特点：
● 可获得缺陷区域形状，帮助工程人员更好的判断缺陷的范围和严重程度 ；
● 每次进行50～60 次测试进行数据采集，只需半小时就可完成；
● 高质量数据的内部初步分析在几分钟内就可自动完成 ；
● 测试结果为速度断层成像图，对缺陷位置判断非常直观 ；
● 可获得2D 或3D 图像，更可通过动画获得桩缺陷的不同角度的动态演示。
