详细介绍：

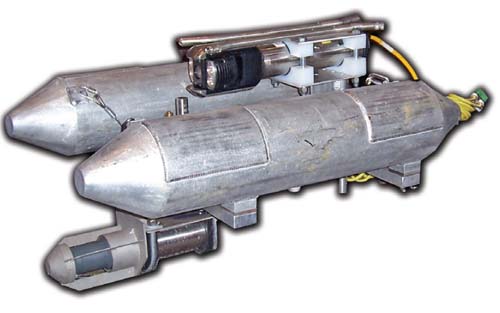

名称：声纳剖面仪系统
用途：用于满管或半满管水的管道检测
简述：在吃水线以上区域的管道检测，一般使用CCTV检测；对于吃水线以下的内部管道状况检测使用CUES声纳剖面仪，可检测管道淤泥量、油脂堆积状况、管道变形、偏移等状况的准确尺寸数据。在满管的管线或吸虹管内，声纳剖面仪能够提供重要项目或缺陷区域的视觉剖面、剖面对比图、以及尺寸数据信息。在满管或半满管的管线内，使用声纳检测系统能提供管道壁内侧的二维剖面图，与医学MRI磁共振成像类似。使用声纳软件，可以检查图像内任一位置的腐蚀程度或残存的壁厚。可精确检测出声纳图像内任意两点间的情况。在半满管的管线内，声纳仪可与CCTV结合使用，提供吃水线以下和吃水线以上的管道同步合成图像！两种声纳系统可选（一种用于水下管道，一种用于半满管管道），可用于检测直径为30.48cm-5.49m（12＂-18'）的管道状况。使用高分辨率/短距离声纳设备，两种系统都能提供实时管道横截面图示。检测半满管管道时，水位线以上的管道状况可以常规视频图像的形式显示在视频监控器上。
特征&优点：
● 可以与所有CUES标准CCTV系统兼容，提供管道内部的水下剖面和管道状况
● 不断流检测直径为30.48cm-5.49m（12＂-18'）的管道
● 使用标准VHS或S-VHS记录器，输出PAL或NTSC制数据
● 1秒内实时显示360度连续性内部扫描
● 可以直接截取图像到硬盘中，并以全分辨率格式写入CD盘
● 屏幕以正值显示当前位置距起始点的距离
● 可在满管或半满管水的管线中进行检测
● 可在CCTV检测车内或利用远程电脑进行数据分析
● 收集、保存、以及打印管道检测数据（距离和测斜值数据）& 视频图像，同时可显示/生成报告
● 磁盘上的检测文件可传输到其他电脑上
● 检测速度约：为 10.16cm每秒（4＂/秒）
● 配备测斜计，用于采集管道位置的X轴向和Y轴向的倾斜度
● 用户可显示距离测量值和/或在管道图片上画圈，以确定管道直径
● 用户可将管道倾斜数据添加到到视频上，或添加到打印的报告中
● 电源：115V或240V AC电流
● 水下扫描单元可与扫描仪、音频信号采样建立通信，也可连接到声纳系统的电缆计数器上
